Система авторизації запуску на Mercedes-Benz Vito та Viano у кузові W639 — це не просто механічний замок. Це програмно-апаратний комплекс, у якому електронний замок запалювання EZS/EIS і електричний блокіратор рульової колонки ELV/ESL працюють у криптографічній зв'язці з ключем і блоками автомобіля.
Коли ви вставляєте ключ-«рибку», замок зчитує його через інфрачервоний канал, перевіряє дозвіл на запуск, надсилає команду на розблокування керма в ELV і тільки після підтвердження дозволяє повернути ключ та запустити двигун.
Саме тому купівля вживаного замка «з розборки» зазвичай не вирішує проблему. Компоненти прив'язані до даних автомобіля і мають індивідуальні ключі шифрування. Без професійного перенесення або програмування даних чужий EZS/EIS не почне працювати штатно.
Основні симптоми несправності
За поведінкою ключа, керма і панелі приладів можна попередньо зрозуміти, який вузол потребує перевірки.
- Ключ вставляється, але не повертається, кермо заблоковане. Причина може бути у тому, що замок не розпізнає ключ, або в тому, що ELV заклинив і не підтверджує розблокування.
- Замок не бачить присутність ключа. На частині замків W639 зношується механічний мікровимикач, який фіксує вставлення ключа. Якщо він не спрацьовує, оптичний обмін даними не стартує.
- Ключ повертається, але панель приладів не вмикається і стартер не крутить. Часто це вказує на програмний збій або пошкодження даних EEPROM у замку EZS/EIS після просадки напруги, невдалої спроби запуску із сівшим акумулятором чи стрибка живлення.
- Ключ не провертається, а діагностика показує помилки ELV. Типова причина — зношення моторчика блокіратора, щіток або редуктора. У пам'яті можуть з'являтися помилки на кшталт A25407 (механічний дефект) або A22449 (внутрішнє коротке замикання).
Варіанти ремонту
Заміна всіх оригінальних вузлів у дилера може коштувати дуже дорого. На практиці у більшості випадків систему можна відновити точково: відремонтувати замок, відновити дані пам'яті або замінити проблемний ELV на правильно запрограмований емулятор.

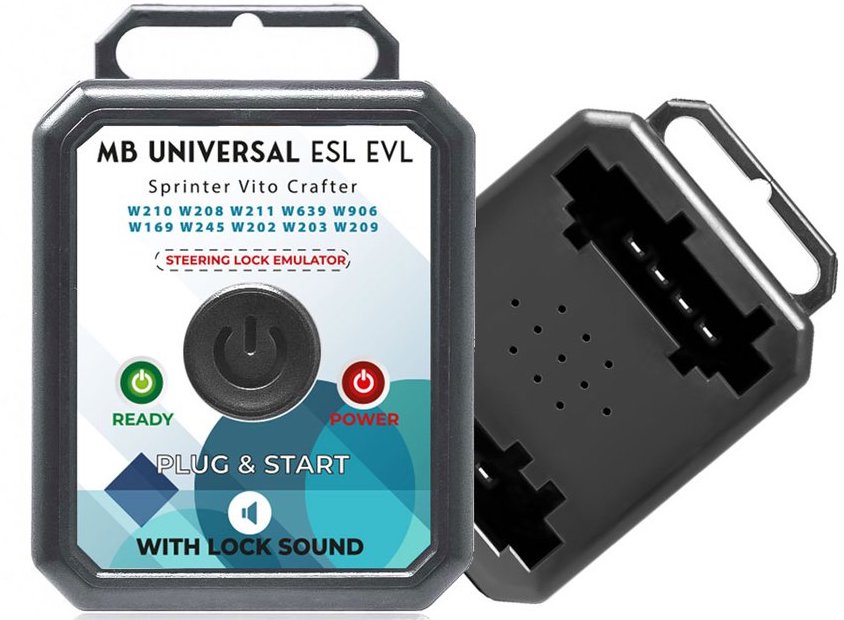

Емулятор блокіратора керма ELV
Якщо проблема у фізичному зношенні моторчика або механіки рульової засувки, поширене рішення — встановлення електронного емулятора ELV/ESL. Він отримує команду від замка і надсилає коректну відповідь, імітуючи успішне розблокування керма.
Відновлення оригінального замка EZS/EIS
Якщо діагностика показує пошкодження дампа EEPROM, несправність мікровимикача або проблеми живлення всередині замка, EZS/EIS знімають і ремонтують на столі. Майстер перевіряє плату, читає дані пам'яті, відновлює пошкоджені ділянки і синхронізує замок з ключем та іншими блоками.
Як зняти замок запалювання EZS для ремонту
Демонтаж можна виконати самостійно, якщо діяти акуратно і не тягнути проводку силою. Перед початком підготуйте Torx, ключ на 10 мм для клеми акумулятора і зручне освітлення під панеллю.
- Знеструмте автомобіль. Спочатку зніміть мінусову клему з акумулятора. Це зменшує ризик пошкодження електроніки під час від'єднання роз'ємів і шини CAN.
- Зніміть нижній пластик під кермом. Демонтуйте захисну панель над педальним вузлом, зазвичай вона тримається на гвинтах Torx. Після цього з'явиться доступ до задньої частини замка.
- Від'єднайте проводку. Обережно від'єднайте силовий роз'єм живлення, штекер CAN і механічний трос блокування селектора, якщо автомобіль з АКПП. Натискайте на фіксатори, не підважуйте роз'єми грубою силою.
- Зніміть стопорне кільце. На лицьовій частині навколо отвору ключа є пластикове стопорне кільце. В ідеалі використовується спеціальний ключ Mercedes, але іноді допомагають круглогубці або знімач стопорних кілець. Кільце відкручується проти годинникової стрілки.
- Витягніть замок. Після зняття кільця проштовхніть замок всередину торпедо і акуратно витягніть його знизу через простір над педалями.
Що передати майстру
Для повноцінної перевірки передайте замок EZS/EIS разом із ключем. Якщо вже є помилки діагностики, додайте їх фото або роздруківку. Це допоможе швидше визначити, чи проблема у замку, ключі, ELV/ESL, живленні або синхронізації між блоками.
- Замок запалювання EZS/EIS.
- Ключ або всі наявні ключі від автомобіля.
- ELV/ESL або емулятор, якщо планується синхронізація.
- Номери помилок і опис симптомів: що саме відбувається при вставленні ключа.
Висновок
Система запуску Mercedes-Benz Vito W639 залежить від коректної роботи ключа, EZS/EIS, ELV/ESL та даних у пам'яті блоків. Якщо ключ не повертається, кермо не розблоковується або автомобіль не реагує на запуск, важливо не міняти вузли навмання, а спочатку провести діагностику. Так можна зберегти рідні дані автомобіля і відновити запуск без зайвих витрат.
