Для професійних автоключників та діагностів СТО точне визначення покоління іммобілайзера Mercedes-Benz є першочерговим завданням. Помилка у визначенні типу системи FBS може призвести до втраченого часу, блокування програматора або невдалої спроби запису транспондера.
Зовні оригінальні хромовані корпуси (так звані «хроми») для систем FBS3 та FBS4 виглядають абсолютно однаково. Проте їхня внутрішня схемотехніка та логіка роботи кардинально відрізняються. У цьому детальному технічному огляді ми розповімо, як швидко та безпомилково розрізнити ці ключі.
1️⃣ Маркування на корпусі: Перший швидкий огляд
Хоча пластикові та хромовані корпуси часто замінюються в ході експлуатації (тому цей метод не є 100% надійним), маркування на торці плати під кришкою або під батарейним відсіком може дати першу серйозну підказку:

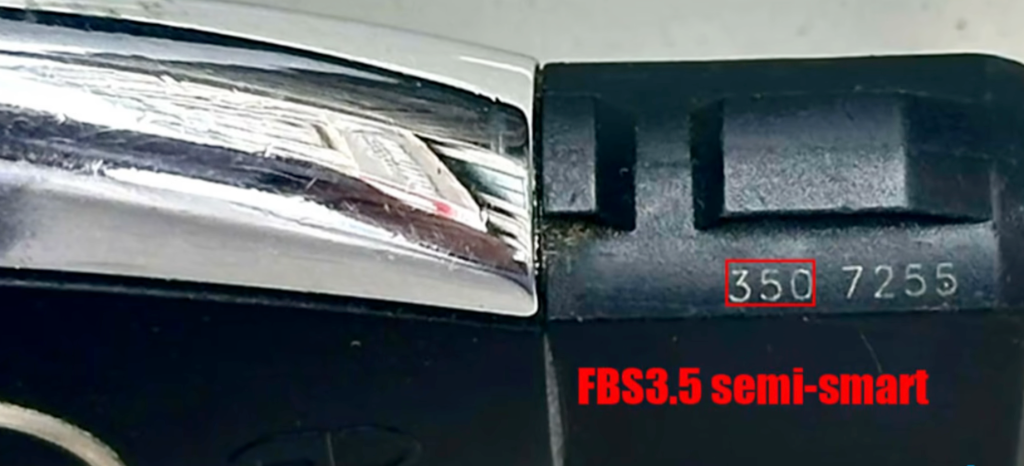

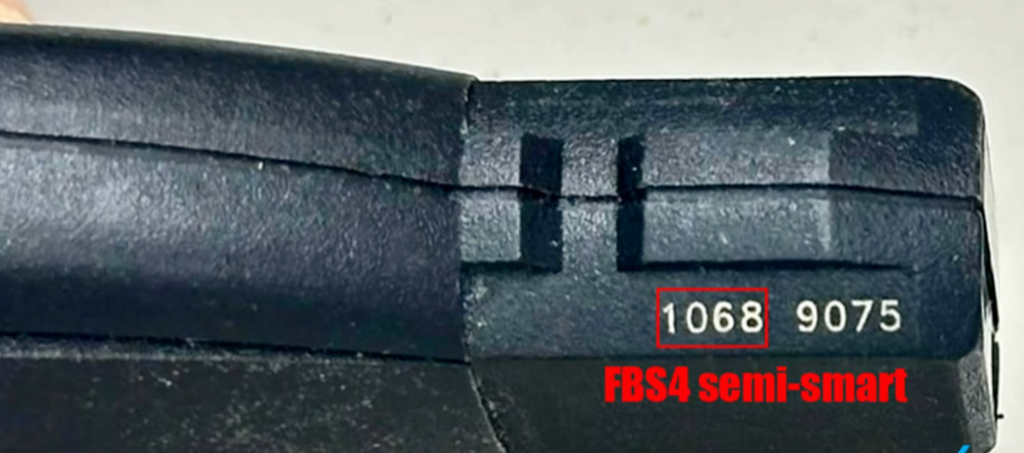

- Кількість цифр: Зверніть увагу на маркувальний номер плати або номер деталі. Якщо в коді розташовані 3 цифри (наприклад, 350), перед вами плата покоління FBS3 або FBS3.5. Якщо ж цифр 4 (наприклад, 1068) — це FBS4.

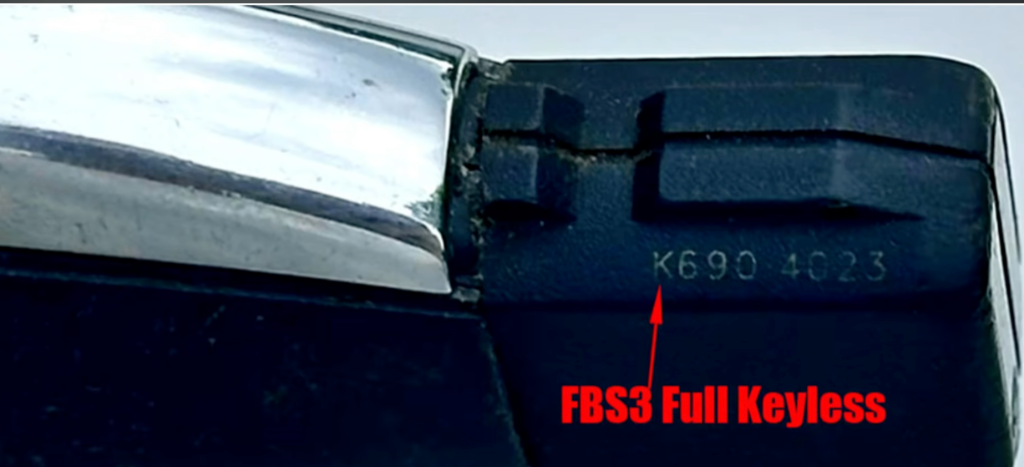

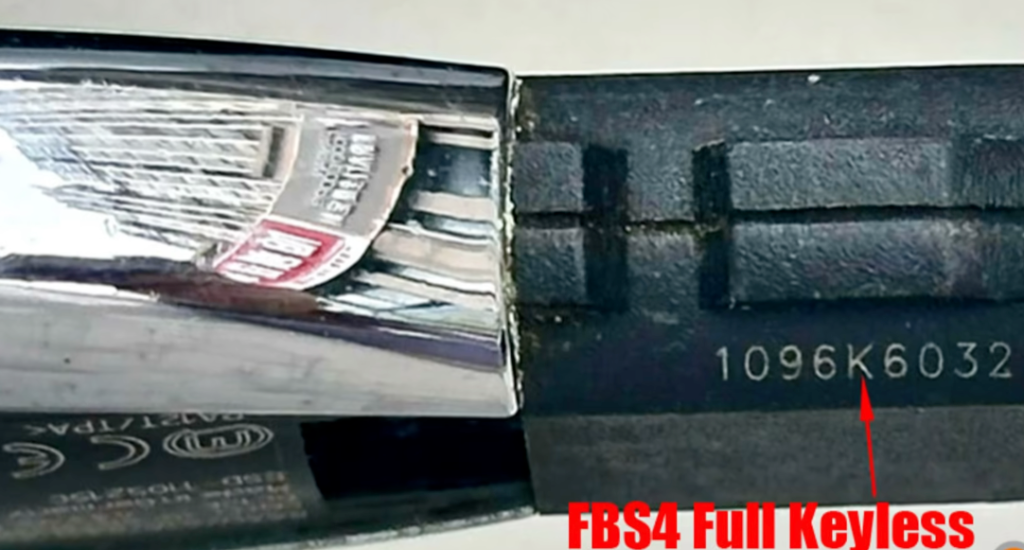

- Буква «K»: Маркування із символом «K» на самому початку коду (наприклад, K690) свідчить про плату FBS3 з опцією Keyless Go. На платах покоління FBS4 буква «K» розташована всередині або в кінці серії (наприклад, 1096K).
2️⃣ Схемотехніка плати: Найбільш точний метод

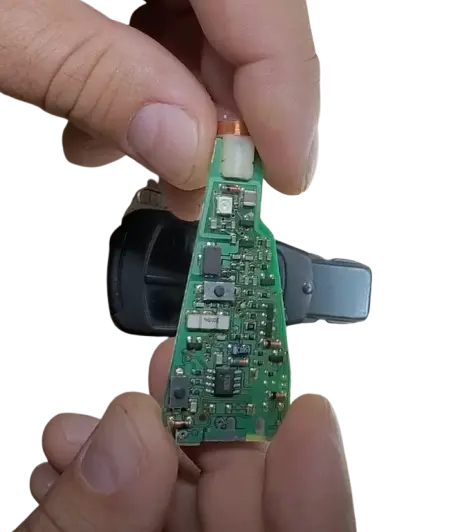

Якщо розібрати корпус і дістати електронну плату, ви зможете моментально визначити покоління системи за такими схемотехнічними ознаками:
-
Додатковий SMD-транзистор (Ключ FBS4):
Подивіться на правий бік друкованої плати. На всіх оригінальних платах FBS4 там припаяний невеликий транзистор (або керуючий ключ), якого фізично немає на жодній платі FBS3. -
Щільність та розмір компонентів:
Покоління FBS4 використовує більш сучасну елементну базу. Мікросхеми та пасивні SMD-компоненты (резистори, конденсатори) на платах FBS4 мають суттєво менші фізичні розміри та зкомпановані набагато щільніше, ніж на платах FBS3. -
Датчик руху (акселерометр) у Smart-ключі FBS4:
Ключі FBS4 з повним безключовим доступом (Keyless Go) оснащені спеціальним чипом-акселерометром у правому верхньому кутку плати. Цей датчик визначає, чи рухається ключ. Якщо ключ лежить нерухомо більше 3-5 хвилин (наприклад, вдома на столі), чип повністю відключає передачу радіосигналу. Це зроблено для захисту автомобіля від викрадення за допомогою ретрансляторів (так званої «вудки»). На платах FBS3 такої технології не існує.

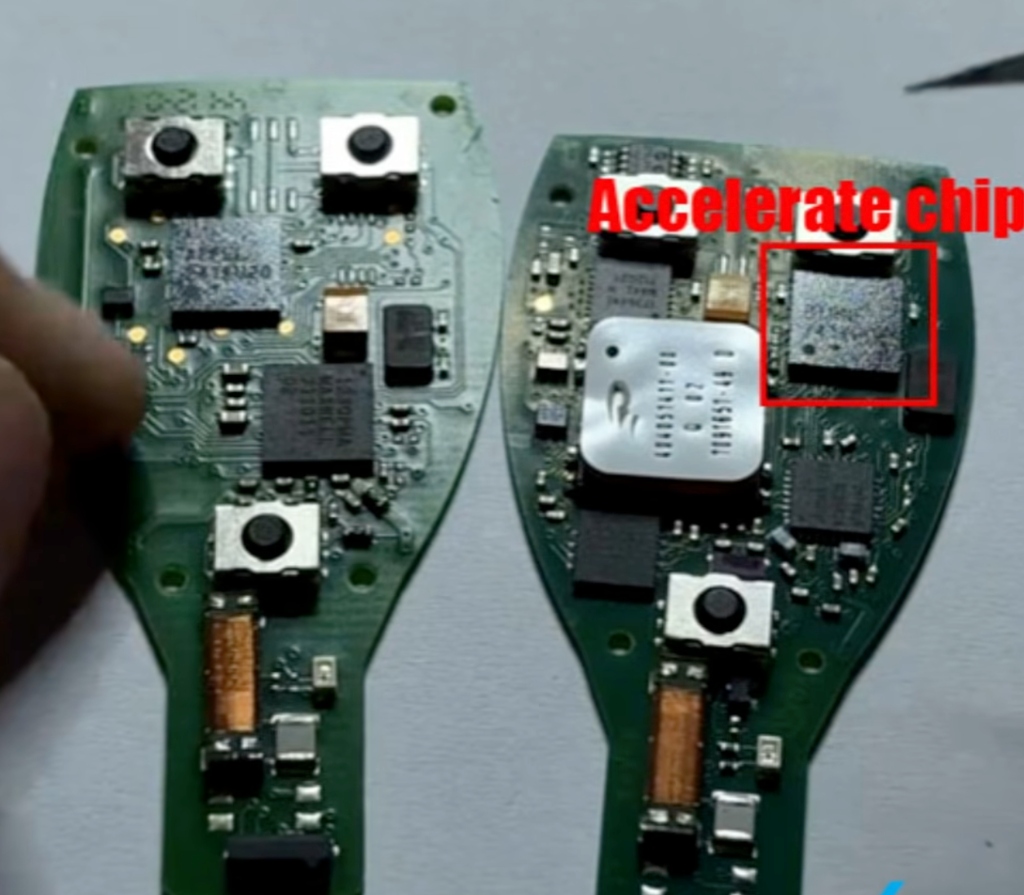

Розташування датчика руху (акселерометра) на платі FBS4 (позначений червоним прямокутником)
3️⃣ Перевірка діагностичним приладом
Маючи під рукою професійне обладнання для роботи з ключами, наприклад, Xhorse VVDI Key Tool Max, VVDI Key Tool Plus або програматор VVDI Pro, перевірка займає кілька секунд.
Достатньо покласти ключ у котушку приладу та натиснути кнопку зчитування інформації про транспондер:
- Прилад одразу виведет статус ключа: FBS3 (BGA) или FBS4.
- Також ви отримаєте точну інформацію про робочу частоту (433 MHz для європейського ринку або 315 MHz для автомобілів із США) та стан працездатності елемента живлення.
🤝 Пропозиція для партнерів та СТО
Майстерня BenzKey професійно займається ремонтом автомобільних ключів та замків запалювання Mercedes-Benz. У нас в наявності завжди є як нові, так і вживані (Б/У) запчастини — все необхідне для швидкого та якісного ремонту ключів і замків будь-якої складності. Ми завжди раді співпраці з колегами по цеху.
Ми пропонуємо спеціальні вигідні умови та гнучкі знижки для автосервісів, СТО та приватних майстрів за наявності стабільного потоку замовлень:
- Професійне обладнання світових лідерів: Для програмування, читання пам'яті та діагностики ми використовуємо виключно оригінальні прилади Xhorse, Scorpio-LK та ECUHELP, що гарантує 100% безпеку електронних компонентів вашого Mercedes.
- Якісні плати ключів FBS3: Надійні універсальні плати (BGA), які ідеально записуються з першого разу та працюють роками без сбоїв.
- Знижки під регулярний потік замовлень: Якщо у вас є постійний потік клієнтів на ремонт замків або виготовлення ключів, ми запропонуємо індивідуальні дисконтні умови та знижки.
- Консультаційна підтримка: Допомагаємо партнерам вирішувати складні випадки при повній втраті ключів (All Keys Lost) та обнуленні складних блоків керування.
🛠️ Професійне обладнання Xhorse та Scorpio-LK у роботі
Наша майстерня укомплектована передовими оригінальними приладами для високоточних робіт з автоелектронікою Mercedes-Benz. Кожен пристрій виконує свою унікальну роль, забезпечуючи роботу без випаювання мікросхем та без ризику пошкодження дампів процесорів:

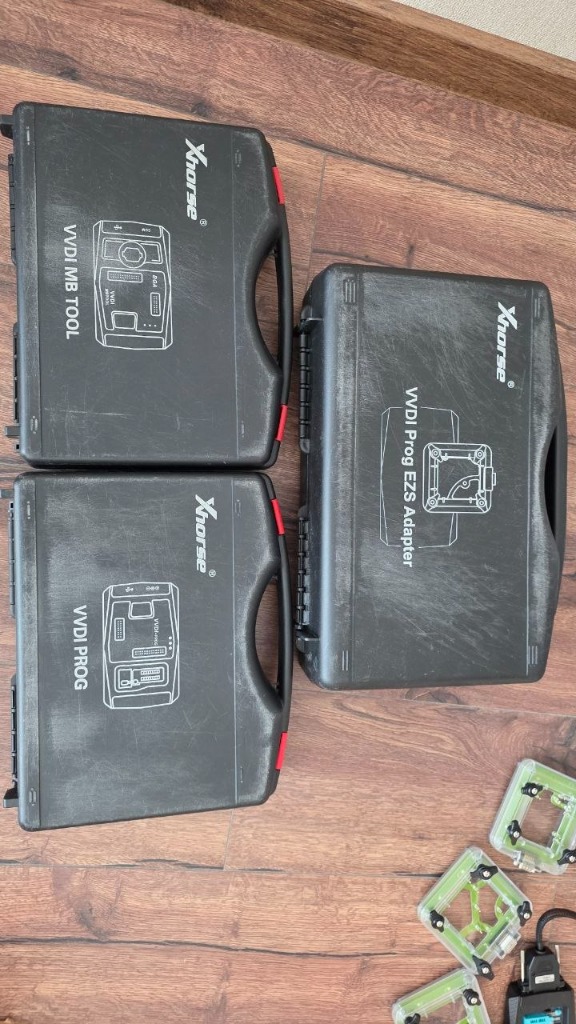

Комплект приладів Xhorse
Професійні кейси з обладнанням VVDI MB Tool, VVDI Prog та адаптерами EZS. Повна мобільність для оперативного виїзду на складні виклики та роботи в польових умовах.

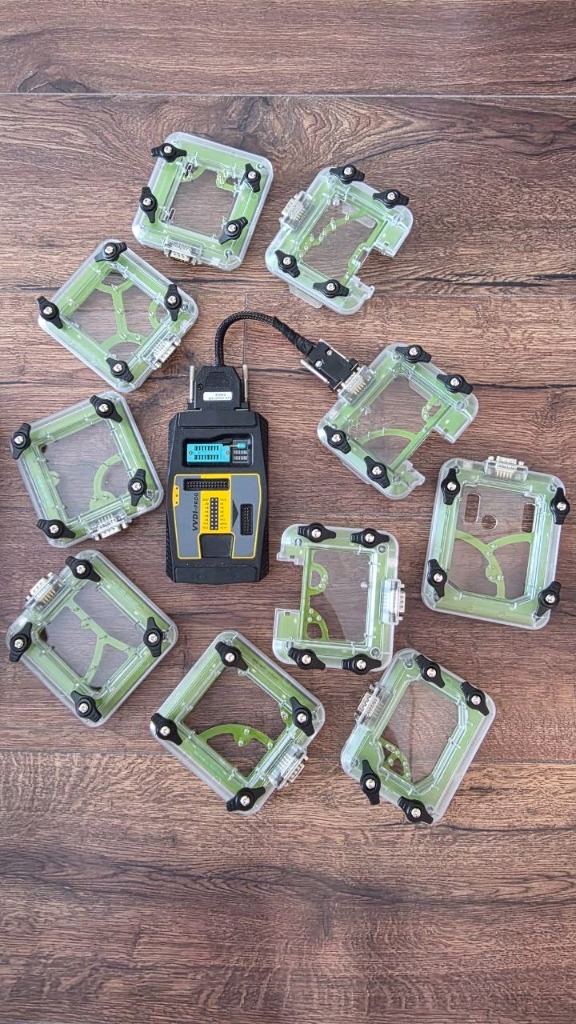

Набір адаптерів VVDI Prog EZS
Спеціалізовані безпаєчні колодки-адаптери для замків запалювання Mercedes (W204, W211, W164 тощо). Дозволяють вичитувати дані з процесорів безпечно, без підпаювання дротів до плати замка.

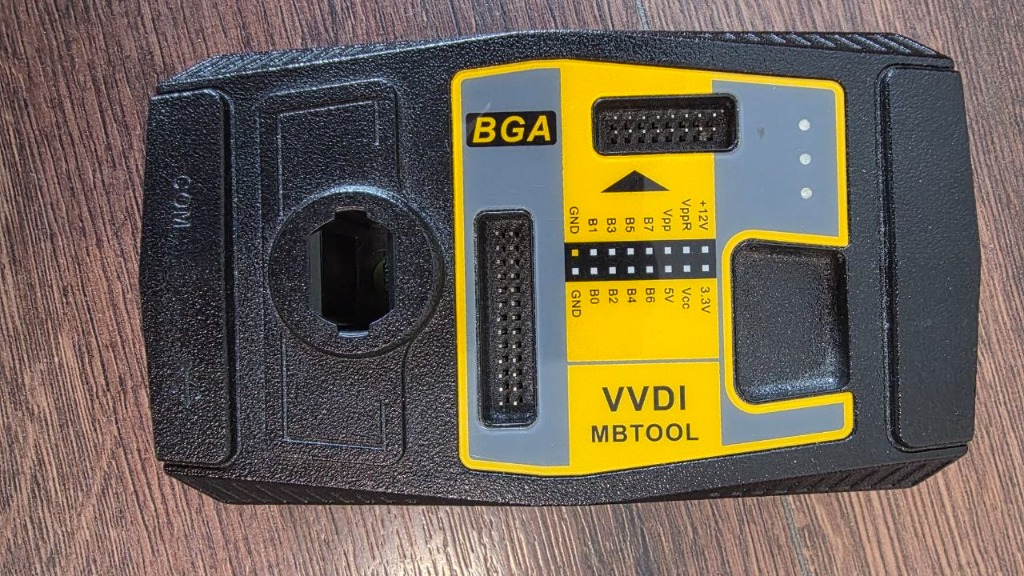

Xhorse VVDI MB Tool
Спеціалізований програматор для Mercedes-Benz. Зчитує паролі замків через інфрачервоний канал, обнуляє оригінальні BGA-ключі, записує нові «рибки» та синхронізує засувки ESL/ELV.

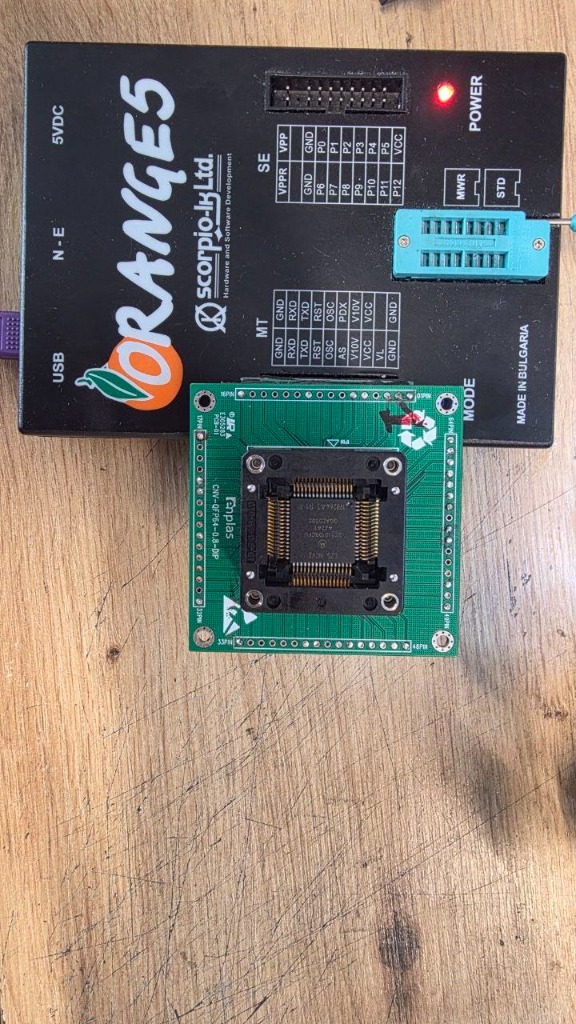

Scorpio-LK Orange5
Легендарний високоточний програматор мікросхем та EEPROM. Незамінний при глибокому відновленні пошкодженого програмного забезпечення (дампів) у процесорах замків запалювання EZS.

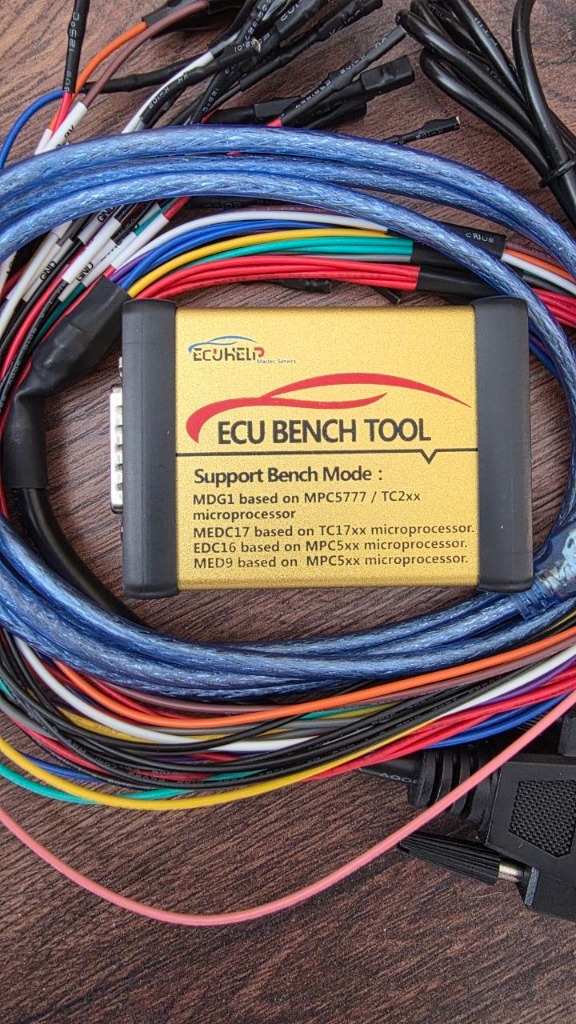

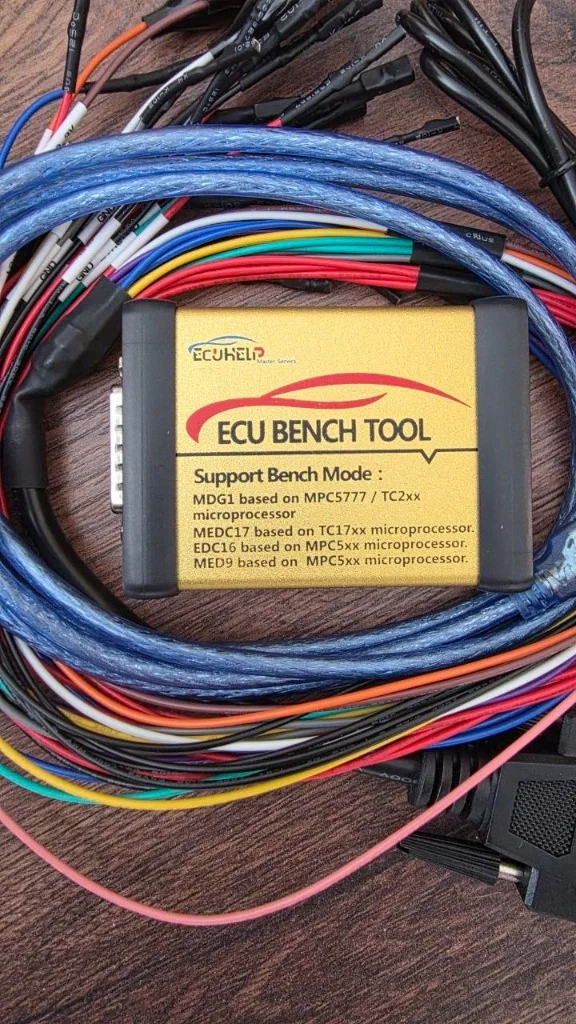

ECU Bench Tool
